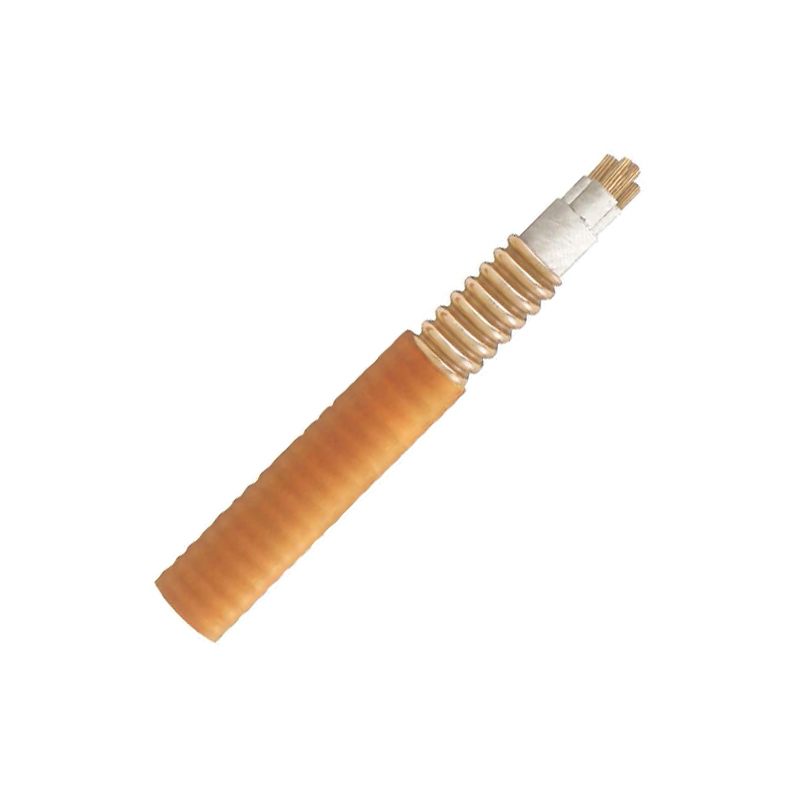

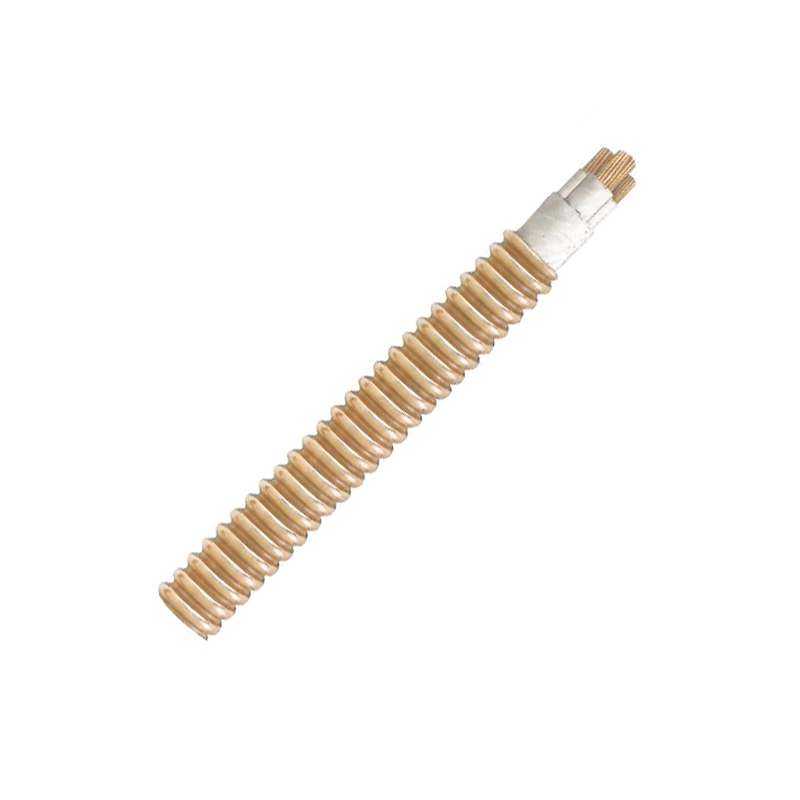

Cables ignífugos flexibles con funda de cobre arrugas

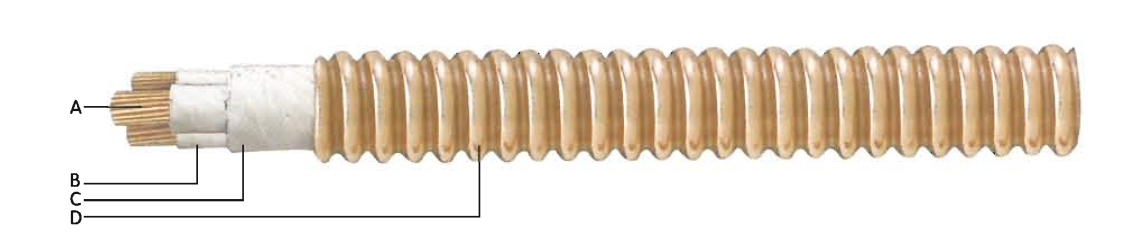

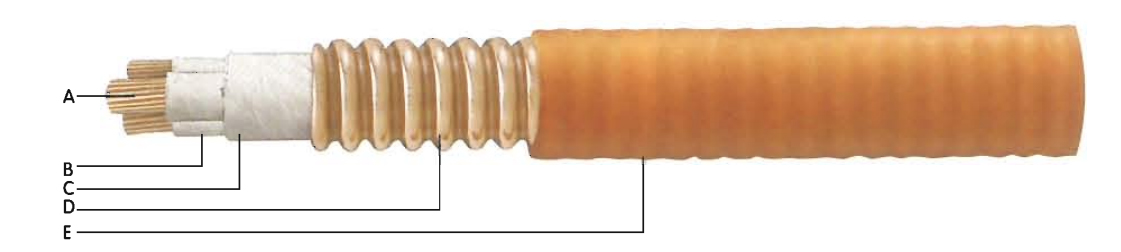

mistructura de cables ignífugos flexibles con funda de cobre arrugada
1. doonductor de cable: compuesto de alambres de cobre trenzados, con propiedades de flexión favorables.
2. doapa aislante: adopta materiales aislantes inorgánicos resistentes a altas temperaturas.
3. Funda de cobre: ​​materiales de cobre, mediante mecanizado especial, con propiedades de flexión favorables, utilizados como alambre de PE.
4. Funda exterior: fabricada con materiales plásticos de baja toxicidad y baja emisión de humos, con favorable protección contra la corrosión.

Modelo de cables ignífugos flexibles con funda de cobre arrugada

Ej.1:YTTW 4×50
Significa cables ignífugos flexibles con funda de cobre de 4 arrugas de 50 mm² de área seccional.
Ejemplo 2: YTTW4×(1×150)
Significa cables ignífugos flexibles con funda de cobre de 4 arrugas y un solo núcleo de 150 mm² de sección transversal.

Propiedad resistente al fuego de los cables ignífugos flexibles con funda de cobre arrugada
1. Según los estándares nacionales, prueba característica del método de prueba de fuego de alambres y cables resistentes al fuego, según GB12666.6
Vidrio A, quemado al fuego con una temperatura de llama de 950 ℃, aplique un voltaje de 750 V entre fase y fase y entre fase y cubierta exterior, debe poder resistir durante 90 minutos sin averiarse.
Clase B, quemado en fuego con una temperatura de llama de 750-800 ℃, aplique un voltaje de 750 V entre fase y fase y entre fase y funda, debe poder resistir durante 90 minutos sin averiarse.

2. Según la norma BS 6378, los cables ignífugos flexibles con revestimiento de cobre arrugado satisfacen los siguientes requisitos:

Clase A 650 ℃ 3 h

Clase B750℃ 3h

Clase C950℃ 3h

Clase S950℃ 20min

Ventajas de los cables ignífugos flexibles con funda de cobre arrugada

1. Excelente propiedad ignífuga, la clasificación ignífuga no solo satisface el estándar nacional GB12666.6: categoría A950 ℃ 90 min, sino que también cumple con el estándar del Reino Unido BS6387-1994: clase AC950 ℃ 3 h; clase B750 ℃ 3 h; clase C950 ℃ 3 h; mientras tanto, también es capaz de resistir la pulverización de agua o huelga mecánica;
2. Longitud continua larga: la longitud puede satisfacer la demanda de longitud para el suministro de energía a pesar del cable de un solo núcleo o de varios núcleos, y la longitud continua de cada cable puede ser de hasta 1000 m.
3. Área seccional grande, el área seccional del cable de una sola capa alcanza los 630 mm y la del cable multinúcleo alcanza los 70 mm²;
4. Propiedad de flexibilidad, el cable se puede enrollar en el carrete de cable, con un radio de curvatura de 6-10D (D es el diámetro exterior del cable);
5. No tóxico y libre de humo al quemarse, adopta materiales inorgánicos (materiales no inflamables) para el aislamiento, su quema no produciría ningún gas nocivo ni contaminación secundaria, es un producto de protección del medio ambiente;
6. Alta capacidad de sobrecarga, el cable no solo tiene una alta capacidad de carga de corriente, sino que también tiene una gran capacidad de sobrecarga. De acuerdo con los requisitos de cableado, la temperatura de la superficie del cable generalmente es ≤70 ℃, si no se toca o no entra en contacto con materiales de construcción inflamables, la temperatura de la funda del cable puede aumentar a 105 ℃. Cuando se encuentra con una sobrecarga. La temperatura de trabajo a 10 ng del cable ignífugo puede alcanzar 250 ℃;
7. Propiedad de prueba de corrosión, el cable ignífugo con aislamiento orgánico requiere tubo de hierro o plástico a veces, el tubo de plástico es propenso a deteriorarse y el tubo de hierro puede oxidarse o erosionarse. Pero el cable ignífugo tiene una funda de cobre y el tubo es necesario; menos, además, la funda de cobre tiene una resistencia a la corrosión favorable;
8. Libre de interferencias electromagnéticas, cuando se cablea en el mismo eje vertical con el cable de información y el cable de control, debido al blindaje de la funda de cobre, el cable ignífugo no interferiría con los cables o cables individuales y de control;
9. Seguridad favorable, puede suministrar energía y encender el aparato de extinción de incendios normalmente en llamas, reduce el daño por incendio. Además, es confiable para la seguridad del personal, ya que su funda de cobre es una especie de buen conductor, es el cable de PE mejor conectado a tierra y cubre todo el cable, la vida de hasta 100 años;
10. Larga vida útil, resistencia a altas temperaturas y resistencia a la degradación del material aislado inorgánico, su vida útil es muchas veces mayor que la de los cables con aislamiento orgánico, en condiciones normales de trabajo, su vida útil puede ser tan larga como la de los edificios;
11. El transporte y embalaje de cables ignífugos flexibles con revestimiento de cobre arrugado, incluidos los accesorios de instalación, son simples, casi iguales que los de los cables generales;
12. Eficiencia económica favorable, debido a los procesos de fabricación avanzados y la instalación simple, el costo general de los cables ignífugos flexibles con revestimiento de cobre arrugado es mucho menor que el de los cables con aislamiento mineral en las mismas condiciones.

Características eléctricas de los cables flexibles a prueba de fuego con funda de cobre arrugada.
1. Tensión nominal: 0,6/1kV
2. Corriente nominal: 25A-1,800A de un solo núcleo; 16A-500A de múltiples núcleos;
3. Resistencia de aislamiento: resistencia de aislamiento≥1000MQ·km. Longitud del cable inferior a 100 m, luego resistencia de aislamiento≥10000MQ。
4. Tensión soportada a frecuencia industrial: aplique tensión de 2000 V y 2500 V entre fase y fase, así como fase y revestimiento de cobre de cables de 500 V y 750 V respectivamente, deben poder resistir durante 15 minutos sin averiarse.
