Explicación del cable XLPE: significado, usos y comparación de materiales

¿Qué es un cable XLPE?

Esta sección define qué es un cable XLPE, aclara el acrónimo y explica cómo encaja el aislamiento XLPE en la construcción del cable. Si su duda es "Significado/definición del cable XLPE", el objetivo es brindar primero una definición clara y luego agregar el contexto técnico mínimo necesario para comprender por qué se utiliza XLPE en el cableado industrial y de energía del mundo real.

Significado y definición del cable XLPE

XLPE representa Polietileno reticulado . un cable XLPE es un cable eléctrico cuyo aislamiento del conductor está hecho de polietileno que ha sido “entrecruzado” para formar una red molecular tridimensional. En términos prácticos, la reticulación convierte el aislamiento en una estructura termoestable que resiste el ablandamiento y la deformación a temperaturas elevadas mejor que el polietileno estándar (no reticulado).

Una forma sencilla de interpretar la definición es: el conductor transporta corriente y la capa XLPE es la barrera principal que evita fugas de corriente, averías eléctricas y fallos de aislamiento bajo tensión térmica y eléctrica. Para muchos diseños de cables de alimentación, una clasificación de temperatura típica del conductor continuo asociada con el aislamiento XLPE es 90°C , con tolerancia a cortocircuitos comúnmente referenciada alrededor 250°C (durante unos segundos) —Valores que ayudan a explicar por qué XLPE se selecciona con frecuencia para aplicaciones de mayor carga.

• Enfoque en el “significado”: ​​XLPE describe el material aislante (polietileno reticulado), no el metal conductor.
• Enfoque en “cable”: en la práctica, el XLPE suele formar parte de un sistema multicapa (aislamiento más blindaje/pantalla y funda exterior opcionales).
• Comida rápida para llevar: cable XLPE = cable insulated with cross-linked polyethylene , valorado por su estabilidad bajo temperaturas más altas y tensión eléctrica.

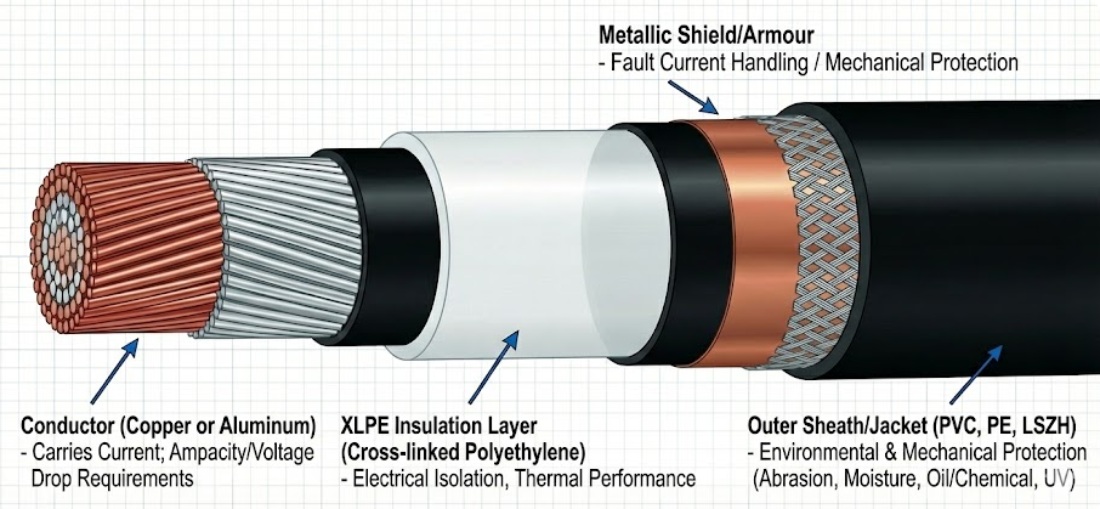

Componentes clave de un cable XLPE

Esta subsección explica lo que realmente está comprando cuando ve "XLPE" en una hoja de datos. "XLPE" normalmente se refiere a la capa aislante; el resto del cable (tipo de conductor, blindaje y material de la cubierta) depende de la aplicación (cableado de edificios, alimentadores industriales, distribución de media tensión, instalación subterránea, etc.).

1. Director de orquesta (cobre o aluminio): transporta corriente; dimensionado por área de sección transversal para cumplir con los requisitos de ampacidad y caída de voltaje.
2. Aislamiento XLPE : capa dieléctrica primaria que proporciona aislamiento eléctrico y contribuye al rendimiento térmico.
3. Pantallas/escudos semiconductores (común en diseños MV/HV): gestiona la distribución del campo eléctrico y reduce el riesgo de descarga parcial.
4. Pantalla/armadura metálica (Depende de la aplicación): mejora el manejo de la corriente de falla y/o la protección mecánica (por ejemplo, entornos subterráneos o industriales).
5. Funda/chaqueta exterior (a menudo PVC, PE, LSZH, etc.): protección medioambiental y mecánica (abrasión, humedad, aceites/químicos, luz solar según el compuesto).

En resumen, la característica definitoria de un cable XLPE es el material aislante y su rendimiento bajo estrés térmico y eléctrico. Las siguientes secciones (en su esquema) deben basarse en esta definición explicando cómo la reticulación cambia el comportamiento del aislamiento y luego pasando a casos de uso y comparaciones con XLPO y PVC.

Cómo funciona el aislamiento XLPE

Esta sección explica el mecanismo funcional detrás del aislamiento XLPE. En lugar de redefinir XLPE, el enfoque aquí está en Cómo el proceso de reticulación cambia el comportamiento del aislamiento. y por qué esos cambios afectan directamente la confiabilidad eléctrica, la resistencia térmica y el rendimiento del cable a largo plazo.

Proceso de reticulación en polietileno

En el aislamiento de polietileno estándar, las cadenas de polímeros son en gran medida independientes y pueden deslizarse unas sobre otras cuando se exponen al calor. El entrecruzamiento introduce enlaces permanentes entre estas cadenas, creando una red tridimensional. Esta estructura de red evita que el material fluya o se funda una vez formado, incluso cuando las temperaturas se acercan a sus límites térmicos.

Desde una perspectiva funcional, esto significa que el aislamiento XLPE se comporta menos como un termoplástico y más como un material termoestable. Como resultado, cuando la carga de corriente aumenta y la temperatura del conductor aumenta, es mucho menos probable que el aislamiento se ablande, se deforme o pierda estabilidad dimensional, un factor importante para mantener un espesor de aislamiento y una distribución del campo eléctrico consistentes.

• La reticulación convierte el polietileno en una estructura de red que no se vuelve a derretir bajo temperaturas normales de funcionamiento.
• La estabilidad dimensional del aislamiento ayuda a mantener un rendimiento eléctrico predecible a lo largo del tiempo.
• El proceso admite directamente temperaturas de funcionamiento permitidas más altas en comparación con los materiales no reticulados.

Propiedades eléctricas y térmicas del XLPE

La estructura molecular reticulada del XLPE tiene consecuencias mensurables tanto para el rendimiento del aislamiento eléctrico como para la resistencia al calor. En términos de ingeniería de cables, estas propiedades influyen en el diseño del espesor del aislamiento, los cálculos de ampacidad y la vida útil esperada.

En términos funcionales, el aislamiento XLPE funciona manteniendo su integridad eléctrica y mecánica en condiciones que harían que el aislamiento termoplástico convencional se ablande o envejezca más rápidamente. Esta base de rendimiento explica por qué XLPE se especifica ampliamente para la transmisión y distribución de energía y otras aplicaciones de alta demanda que se analizan en la siguiente sección.

¿Para qué se utiliza el cable XLPE?

Esta sección aborda la intención práctica detrás de "para qué se utiliza el cable XLPE". En lugar de centrarse en la teoría de los materiales, el propósito aquí es conectar las características del aislamiento XLPE con escenarios de instalación reales , explicando dónde se implementan comúnmente los cables XLPE y qué problemas funcionales están diseñados para resolver.

Aplicaciones de transmisión y distribución de energía

Los cables XLPE se utilizan ampliamente en sistemas de transmisión y distribución de energía porque su rendimiento de aislamiento soporta una mayor tensión eléctrica y una carga de corriente sostenida. En entornos de servicios públicos y redes, la confiabilidad en condiciones de operación continua y de falla es un requisito de diseño principal.

• Redes de distribución de media tensión : XLPE es una opción de aislamiento estándar para alimentadores subterráneos y aéreos que abastecen a zonas industriales y áreas urbanas.
• Interconexiones de subestaciones : utilizado entre transformadores, aparamenta y alimentadores de salida donde la tensión eléctrica y la carga térmica son significativas.
• Conexiones a la red de energías renovables : comúnmente especificado para plantas eólicas y solares donde se esperan cargas fluctuantes y condiciones de instalación al aire libre.

En estas aplicaciones, la capacidad del aislamiento XLPE para funcionar continuamente a temperaturas elevadas permite a los ingenieros diseñar sistemas con mayor capacidad de transporte de corriente o tamaño de conductor reducido en comparación con opciones de aislamiento de temperatura más baja, según las prioridades del proyecto.

Usos industriales y comerciales

Más allá de las redes eléctricas, los cables XLPE se utilizan ampliamente en plantas industriales y edificios comerciales donde las cargas eléctricas son densas y las condiciones de funcionamiento exigentes. En estos entornos, la estabilidad del aislamiento afecta directamente el tiempo de actividad, la seguridad y los ciclos de mantenimiento.

1. Instalaciones de fabricación : Los cables XLPE se utilizan para alimentadores que alimentan motores, líneas de producción y equipos pesados que generan calor sostenido durante la operación.
2. Edificios comerciales e infraestructura. : Los centros comerciales, centros de datos y centros de transporte suelen especificar cables de alimentación con aislamiento XLPE para los circuitos de distribución principales.
3. Plantas de energía y servicios públicos. : incluidas centrales eléctricas, instalaciones de tratamiento de agua e instalaciones de petróleo y gas donde la confiabilidad bajo carga continua es crítica.

En resumen, los cables XLPE se utilizan allí donde los sistemas eléctricos lo exigen. mayor capacidad de carga, confiabilidad a largo plazo y rendimiento de aislamiento predecible . Estos requisitos impulsados ​​por la aplicación establecen el contexto para la siguiente sección, lo que explica por qué los ingenieros pueden elegir deliberadamente XLPE sobre otros materiales aislantes en lugar de usarlo de forma predeterminada.

¿Por qué elegir el cable XLPE?

Esta sección explica la lógica de decisión detrás de la selección de cables XLPE. El objetivo no es reafirmar dónde se utiliza XLPE, sino aclarar Por qué los ingenieros y planificadores de proyectos eligen deliberadamente XLPE al evaluar las opciones de aislamiento en cuanto a rendimiento, márgenes de seguridad y valor del ciclo de vida.

Ventajas del cable XLPE

Las razones principales para elegir el cable XLPE están relacionadas con el comportamiento de su aislamiento bajo carga eléctrica, calor y condiciones de servicio a largo plazo. Estas ventajas a menudo se traducen directamente en beneficios a nivel del sistema, como una mayor confiabilidad o un diseño más eficiente.

• Mayor capacidad de transporte de corriente : la temperatura de funcionamiento más alta permitida permite una mayor ampacidad o un tamaño de conductor reducido en instalaciones comparables.
• Fiabilidad eléctrica mejorada : la geometría de aislamiento estable ayuda a mantener una distribución constante del campo eléctrico, lo que reduce el riesgo de rotura del aislamiento.
• Mayor vida útil bajo carga : la resistencia al envejecimiento térmico soporta períodos de funcionamiento prolongados sin reemplazo frecuente.
• Aplicabilidad de amplio voltaje : XLPE es adecuado para diseños de baja, media y alta tensión, lo que simplifica la estandarización de materiales en todos los proyectos.

En escenarios de diseño prácticos, estas ventajas permiten a los ingenieros equilibrar los márgenes de seguridad y la eficiencia. Por ejemplo, en conductos o bandejas de cables con espacio limitado, la capacidad de operar de forma segura a temperaturas más altas puede ser un factor decisivo al seleccionar el aislamiento XLPE.

Limitaciones y consideraciones de diseño

A pesar de sus ventajas, XLPE no es automáticamente la mejor opción para todas las aplicaciones. Comprender sus limitaciones garantiza que la selección del aislamiento siga siendo técnicamente justificada y no habitual.

1. Mayor costo inicial : Los cables XLPE suelen ser más caros que las alternativas básicas con aislamiento termoplástico, lo que puede afectar a los proyectos sensibles al presupuesto.
2. Disciplina de instalación : El radio de curvatura inadecuado, la tensión de tracción o las prácticas de terminación pueden comprometer el rendimiento del aislamiento, especialmente en sistemas de media tensión.
3. Se requiere emparejamiento ambiental : si bien el XLPE funciona bien eléctricamente, el material de la cubierta exterior aún debe seleccionarse correctamente para soportar la exposición a los rayos UV, los productos químicos o la humedad.

En esencia, se elige el cable XLPE cuando el rendimiento, la durabilidad y el margen térmico superan el costo inicial del material. Esta compensación se vuelve más clara cuando el XLPE se compara directamente con materiales aislantes alternativos como XLPO y PVC, lo que se aborda en las siguientes secciones.

Cable XLPE frente a XLPO

Esta sección aclara un punto común de confusión al comparar el aislamiento del cable XLPE con el XLPO. Aunque ambos materiales son polímeros reticulados, están optimizados para diferentes prioridades de desempeño . El propósito aquí es distinguir sus roles funcionales en lugar de posicionar a uno como universalmente superior.

¿Qué es el cable XLPO?

XLPO representa Poliolefina reticulada . A diferencia del XLPE, que está diseñado principalmente para el aislamiento eléctrico en cables de alimentación, el XLPO generalmente está formulado para enfatizar la flexibilidad, el rendimiento de la llama y las características de bajo nivel de humo. Como resultado, XLPO se encuentra más comúnmente en cables de control, cableado de electrodomésticos, arneses de automóviles y aplicaciones donde la seguridad contra incendios y la facilidad de manejo son fundamentales.

Funcionalmente, el aislamiento XLPO sigue estando reticulado, lo que significa que se beneficia de una estabilidad térmica mejorada en comparación con los plásticos no reticulados. Sin embargo, su perfil de rendimiento eléctrico generalmente está diseñado para aplicaciones de nivel de señal y voltaje más bajo en lugar de transmisión de energía de voltaje medio o alto.

XLPE vs XLPO: diferencias clave

Las diferencias más significativas entre XLPE y XLPO aparecen al comparar la capacidad de tensión eléctrica, el comportamiento mecánico y los entornos de uso típicos. Estas diferencias explican por qué los dos materiales rara vez compiten directamente en las mismas especificaciones.

Cuándo elegir XLPE o XLPO

La selección entre XLPE y XLPO debe estar impulsada por las demandas de la aplicación más que por la familiaridad con el material. Cada aislamiento tiene un propósito de ingeniería distinto.

• Elige XLPE cuando el cable debe soportar niveles de voltaje más altos, carga de corriente sostenida y estrés eléctrico a largo plazo.
• Elige XLPO cuando la flexibilidad, el retardo de llama y el rendimiento con bajo nivel de humo son más críticos que la resistencia del aislamiento de alto voltaje.
• En sistemas mixtos, es común ver XLPE usado para alimentadores de energía principales y XLPO usado para control o cableado auxiliar.

Comprender esta distinción evita una aplicación incorrecta y garantiza que la elección del aislamiento se alinee con el riesgo del sistema, los objetivos de seguridad y las expectativas regulatorias. Se aplica una lógica de comparación similar al evaluar el XLPE frente al aislamiento de PVC, que se aborda en la siguiente sección.

Cable XLPE frente a PVC

Esta sección compara el XLPE con el aislamiento de PVC, el material de cable termoplástico más utilizado. El objetivo es explicar Por qué el PVC sigue siendo común a pesar de las limitaciones técnicas y bajo qué condiciones XLPE proporciona una clara ventaja funcional, ayudando a los lectores a evitar asumir que una opción reemplaza automáticamente a la otra.

Descripción general del aislamiento de cables de PVC

PVC (Cloruro de polivinilo) es un material aislante termoplástico ampliamente utilizado en cableado de edificios y cables de alimentación de uso general. Su popularidad se debe a su bajo costo, facilidad de procesamiento y buena resistencia mecánica en condiciones ambientales normales.

Funcionalmente, el aislamiento de PVC se ablanda cuando se expone a temperaturas más altas. Los valores nominales de temperatura típicos de los conductores continuos son alrededor de 70°C para compuestos de PVC estándar. Esta limitación no hace que el PVC sea inadecuado; más bien, define el ámbito operativo dentro del cual se utilizan de manera confiable los cables de PVC.

Comparación de rendimiento: XLPE frente a PVC

Las principales diferencias entre XLPE y PVC aparecen en el comportamiento térmico, la eficiencia eléctrica y el envejecimiento a largo plazo. Estas diferencias influyen en el tamaño del conductor, la densidad de instalación y los intervalos de mantenimiento esperados.

Compensaciones de costos y aplicaciones

Elegir entre XLPE y PVC es a menudo una decisión de costo-rendimiento más que puramente técnica. Muchas normas y proyectos continúan especificando PVC donde las condiciones de operación permanecen dentro de sus límites térmicos y eléctricos.

• PVC suele ser suficiente para cableado residencial, circuitos comerciales ligeros e instalaciones con densidad de carga baja a moderada.
• XLPE Se vuelve preferible cuando se espera una mayor densidad de corriente, una temperatura ambiente elevada o un funcionamiento continuo prolongado.
• En muchos proyectos, los diseñadores justifican el XLPE por el valor del ciclo de vida en lugar del precio de compra inicial únicamente.

En resumen, el PVC sigue siendo un aislamiento práctico y económico para muchas aplicaciones cotidianas, mientras que el XLPE se selecciona cuando los márgenes de rendimiento, la eficiencia o la vida útil son factores críticos de diseño. Comprender esta distinción ayuda a garantizar que la elección del aislamiento esté alineada tanto con los requisitos técnicos como con la economía del proyecto.

Resumen: elegir el aislamiento de cable adecuado

Esta sección final consolida el análisis anterior en un marco de selección práctico. El propósito es ayudar a los lectores a pasar de comprender definiciones y comparaciones a hacer una elección de aislamiento clara y basada en la aplicación basándose en prioridades técnicas y económicas.

Guía de selección basada en aplicaciones

La selección del aislamiento del cable debe comenzar con las condiciones de funcionamiento y no con la preferencia del material. Factores como el perfil de carga, la temperatura ambiente, el entorno de instalación y la vida útil esperada suelen determinar si XLPE, XLPO o PVC es la opción más adecuada.

• Para Circuitos de potencia de alta carga o de funcionamiento continuo. , XLPE proporciona el margen térmico y la estabilidad eléctrica necesarios para una confiabilidad a largo plazo.
• Para Aplicaciones centradas en control, señales o seguridad contra incendios. , se puede preferir XLPO debido a su flexibilidad y rendimiento con bajo nivel de humo.
• Para Instalaciones sensibles a los costes y con cargas ligeras. , el PVC sigue siendo una solución ampliamente aceptada y que cumple con las normas.

Conclusiones clave sobre el cable XLPE

El cable XLPE no debe verse como una actualización predeterminada, sino como una elección de aislamiento basada en un propósito . Su valor radica en soportar demandas eléctricas y térmicas más altas y al mismo tiempo mantener un rendimiento predecible durante largos períodos de servicio.

Cuando la selección de aislamiento se alinea con las condiciones operativas reales, XLPE, XLPO y PVC pueden cumplir sus funciones de manera efectiva. Comprender estas distinciones permite a los diseñadores, ingenieros y compradores especificar cables que equilibren la seguridad, el rendimiento y el costo, en lugar de depender únicamente de las etiquetas de los materiales.
